SOG（架空線用高圧気中開閉器）

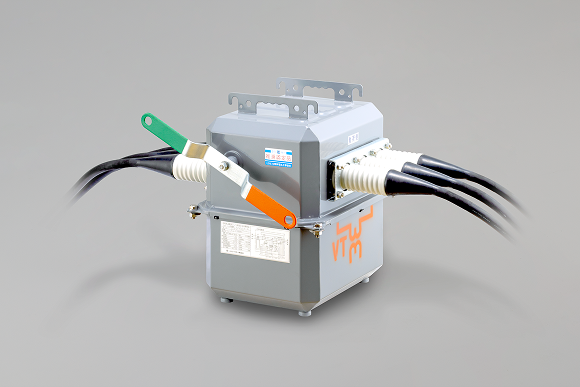

制御電源(VT)・避雷器(LA)内蔵形（全関認定品）
製品の主な特徴
- 開閉器本体はステンレス製（SUS304）を標準仕様。全機種耐重塩じん仕様。
- ZnO（酸化亜鉛）素子付き高圧避雷器内蔵（VT・LA 内蔵品）。
- 制御電源（AC100V）用変圧器を内蔵しているので、100V低圧電源線を第1柱まで施工する必要がありません。
- 全関認定番号第68号取得品（VT・LA 内蔵品）。

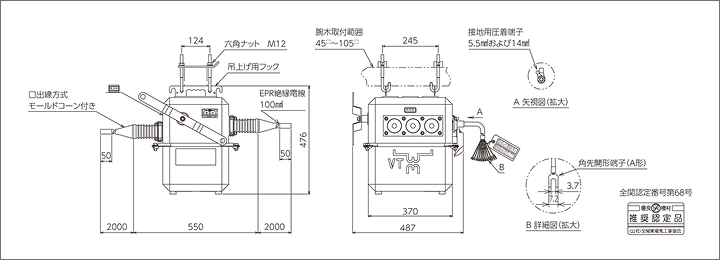

外形図
仕様
準拠規格 JIS C 4607『引外し形高圧交流負荷開閉器』
| 形式 | 方向性 | CLD-AP317Se-C | CLD-AP417Se-C | ||
|---|---|---|---|---|---|
| 定格電圧［kV］ | 7.2 | ||||
| 定格周波数［Hz］ | 50 ／ 60 | ||||
| 定格電流［A］ | 300 | 400 | |||
| 定格開閉容量 | 負荷電流［A］ | 300 | 400 | ||
| 励磁電流［A］ | 15 | 20 | |||
| 充電電流［A］ | 10 | ||||
| コンデンサ電流［A］ | 30 | ||||
| 連続無電圧開閉性能［回］ | 1000 | ||||
| 定格短時間耐電流（実効値）［kA］ | 12.5 | ||||
| 適用系統短絡容量［MVA］ | 160以下 | ||||
| 定格短絡投入電流（波高値）［kA］ | C級 31.5 | ||||
| 定格過負荷遮断電流［A］ | C級 800 | ||||
| ロック電流値［A］ | 600 ± 180 | ||||
| 定格耐電圧［kV］ | 60 | ||||
| 汚損特性 | 耐重塩じん用［0.35mg/cm2］ | ||||
| 主回路口出線（EPR高圧絶縁電線） | 100mm2 × 2.0m | 125mm2 × 2.0m | |||
| 制御口出線（VCTケーブル） |
外径φ 20mm 1.25mm2 11心 10m （内 Z1、Z2、Y1 3心シールド付） |
||||
| 避雷器（LA） | 8.4kV 2500A | ||||
| 制御電源用変圧器（VT） | 6600／105［V］ 25VA（定格負担） | ||||
| 総質量［kg］ | 方向性 | 67 | 70 | ||
- （注）1．定格電流200Aについては別途お問い合わせください。
- 2．操作用にぎり小判形（赤・白セット）および操作用ロープ（赤・緑）各8mは、付属します。
