PC(高圧カットアウト)

HPC

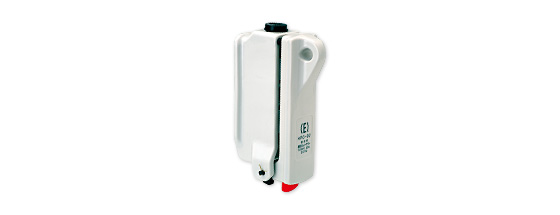

PC(高圧カットアウト) HPC

  • カタログダウンロード
  • 図面PDFダウンロード

特 長

変圧器・コンデンサの単体保護に最適。
屋内狭小での取り付けに最適。

外形図

外形図

※上図はHPC-30

定格および仕様

形 式 HPC-30 HPC-50
定格電圧 [kV] 7.2
定格電流 [A] 30 50
定格周波数 [Hz] 50 / 60
定格短時間電流 [kA] 2.0 3.0
定格遮断電流 [kA] 1.5
開閉
容量
負荷電流 [A] 30 50
コンデンサ電流 [A] 15(5回)
開閉
寿命
電気的 [回] 50
機械的 [回] 300
絶縁階級 6号A
使用場所 屋内用
総質量 [kg] 3.7
適用
ヒューズ
リンク
速動形ヒューズ
(テンションヒューズ)
1A~30A 1A~50A
遅動形ヒューズ
(タイムラグヒューズ)
1A~30A
限流ヒューズ QC-1 7A~15A
素通し線 30A用 30A、50A用
