PC(高圧カットアウト)

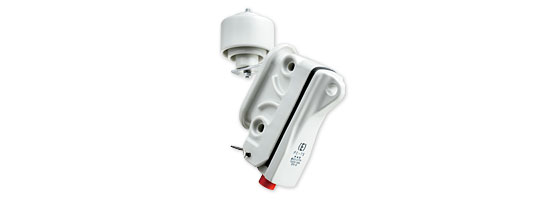

PC-6S・PC-7S 耐塩

PC(高圧カットアウト) PC-6S・PC-7S 耐塩

  • カタログダウンロード
  • 図面PDFダウンロード

特 長

変圧器・コンデンサの単体保護に最適。屋外・耐塩地区での使用に最適。

外形図

外形図

※上図はPC-6S

定格および仕様

形 式 PC-6S-30 PC-6S-50 PC-7S
定格電圧 [kV] 7.2
定格電流 [A] 30 50 100
定格周波数 [Hz] 50 / 60
定格短時間電流 [kA] 2.0 3.0 5.0
定格遮断電流 [kA] 1.5 3.0
開閉
容量
負荷電流 [A] 30 50 100
開閉
寿命
電気的 [回] 50
機械的 [回] 300
絶縁階級 6号A
汚損特性 耐重塩じん用 (0.35mg/cm2
使用場所 屋外用
総質量 [kg] 8.3 9.7
適用
ヒューズ
リンク
速動形ヒューズ
(テンションヒューズ)
1A~30A 1A~50A 5A~100A
遅動形ヒューズ
(タイムラグヒューズ)
1A~30A
限流ヒューズ QC-1 7A~15A
素通し線 30A用 30A、50A用 100A用
取付金具 (腕金・アングル用)
耐塩中間碍子 GXS-S1600
