ジルコニア式酸素分析計（O2計）
TF-SD201R
製品の主な特徴
- センサ、受信器をご希望の場所に設置可能
- 軽量かつ小型で、各種装置への組み込みが容易
- 標準ガス、基準エアが不要（エア点のみで校正可能）
- 空気比1未満の還元領域における測定にも対応
- サンプリング機構を含む分析装置としての提供も可能
用途
- 酸化燃焼排ガス酸素濃度測定
-
- 中小型ボイラ
- 中小型工業用加熱炉
- コークス炉
- 熱処理炉（ラジアントチューブ炉）
- 還元燃焼排ガス雰囲気濃度測定
-
- 窯業炉（シャトル炉）
- 窯業炉（トンネル炉）
- セラミック原料焼成炉（ロータリーキルン）
仕様
| 形式 | TF-SD201R（AS-210型センサ＋DTF-201R型受信器） | |
|---|---|---|
| 測定原理 | ジルコニア限界電流方式 | |
| 測定レンジ | 0～5、10、25％ / -15～25、-6～10、-3～5％ | |
| 精度 | 繰返し性 | ±1％FS（0～5％、マイナス％レンジ）、±0.5％FS（0～10、25％レンジ） |
| 直線性 | ±2％FS（0～5％、マイナス％レンジ）、±1％FS（0～10、25％レンジ） | |
| アナログ出力 | 第1出力 | DC 4～20mA 非絶縁出力、負荷抵抗600Ω以下 |
| 第2出力 | DC 0～1V / DC 0～5V/ DC 0～10V 1点選択（非絶縁出力） | |
| 応答時間 | 10秒以内（校正ガス切替による90％応答） | |
| 警報表示 | 受信器にエラー番号にて内容表示 | |
| 暖機時間 | 3分 | |
| 電源 | AC 100～240V 50/60Hz 50VA | |
| 外形寸法 | 96（W）×96（H）×170（D）（受信器） | |
ダウンロード
製品カタログ
取扱説明書
-
AS-210型センサ
-

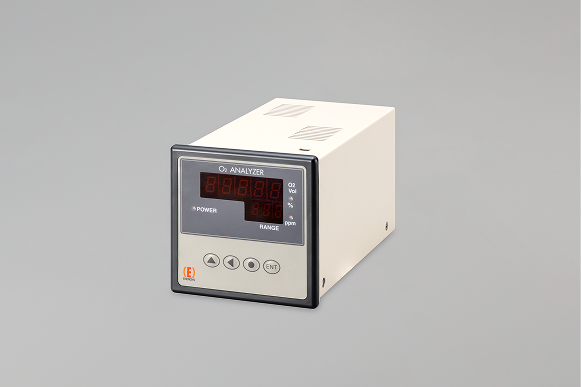

DTF-201R型受信器
