ジルコニア式酸素分析計（O2計）
TF-IV
製品の主な特徴
- 高温排ガスなど、過酷な燃焼排ガス条件にも適応可能
- 炉壁に直接設置するタイプのため、サンプリング用の配管や前処理装置が不要
- 標準ガス、基準エアが不要（エア点のみで校正可能）
用途
- ごみ・汚泥焼却炉出口の燃焼監視および制御
- 溶融炉出口の燃焼監視および制御
仕様
| 形式 | TF-IVD102（TF-IV型発信器＋DTF-102型受信器） | |
|---|---|---|
| 測定原理 | ジルコニア限界電流方式 | |
| サンプリング方式 | 炉壁直結型 / 差圧吸引方式 | |
| 測定レンジ | 0～5 / 0～10 / 0～25％O2（0～5％の場合、システムデータ変更要） | |
| 精度 | 繰返し性 | ±1％FS（0～5％レンジ）、±0.5％FS（0～10 / ～25％レンジ） |
| 直線性 | ±2％FS（0～5％レンジ）、±1％FS（0～10 / ～25％レンジ） | |
| 応答時間 | 10秒以内（90％応答、校正ガス切替時） | |
| 出力 | DC4～20mA アイソレート出力 負荷抵抗 500Ω以下 | |
| 校正 | エア点校正（標準ガス不要） | |
| 接点入力 |
無電圧接点を入力 接点数：3入力 選択内容：校正開始/パージ開始/レンジ切替/出力ホールド/スリープモード |
|
| 接点出力 |
無電圧リレー接点出力（AC 250V 1A 抵抗負荷、 DC 30V 1A 抵抗負荷） 接点数：4出力 選択内容：分析計異常 / Hレンジ / 濃度上限警報 / 濃度下限警報 / Ready（正常測定中）/ 保守中 / Air校正 / Span校正 / Zero校正 / パージ / Air校正 or パージ / 濃度上下限警報 / 分析計異常 or 濃度上下限警報 |
|
| 電源 | AC 100V±10％、50/60Hz 500VA | |
| 空気源 |
計装エア相当 圧力 0.4～0.7MPa(G) 校正時 3L/min. パージ時 0.5Nm3/min. |
|
| 測定ガス条件※ | 温度 | 900°C以下 |
| 外形寸法 | 発信器本体 | 188（W）×207（H）×165（D） 突起部除く |
| 取付フランジ | JIS 10K 65AFF（その他はご相談ください） | |
| 重量 | 発信器本体 約10kg プローブ（L=1000 mm 一対） 2.4kg | |
※その他の条件については、別途ご相談ください。
ダウンロード
製品カタログ
取扱説明書
-

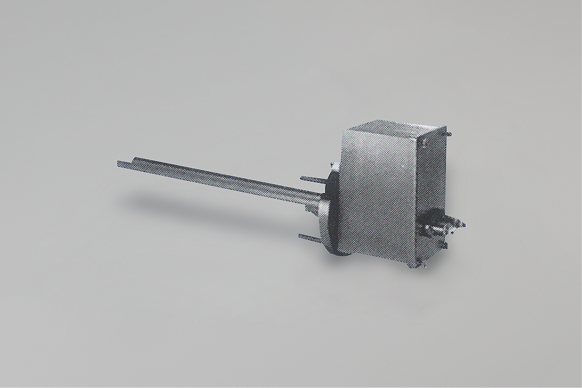

TF-Ⅳ型発信器
-

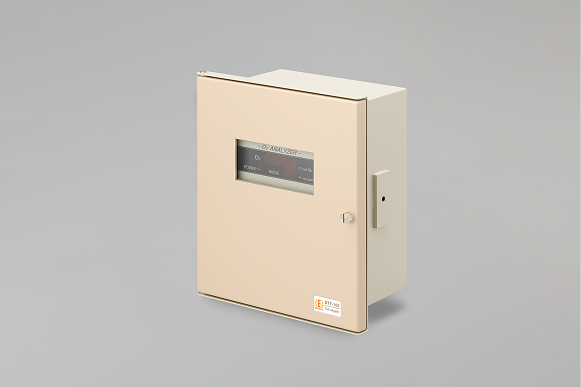

DTF-102型受信器
