ジルコニア式酸素分析計（O2計）
TF-III
製品の主な特徴
- 高温排ガスなど、過酷な燃焼排ガス条件にも適応可能
- 炉壁に直接設置するタイプのため、サンプリング用の配管や前処理装置が不要
- 標準ガス、基準エアが不要（エア点のみで校正可能）
用途
- TF-III
-
- 加熱炉・均熱炉・熱風炉の燃焼監視および制御
- ボイラの燃焼監視および制御
- TF-IIIG
-
- ガラス溶解炉の燃焼監視および制御
仕様

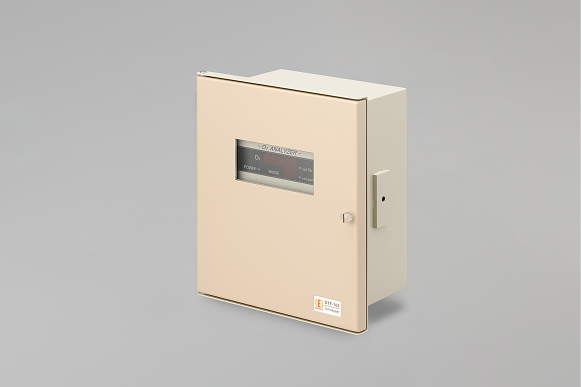

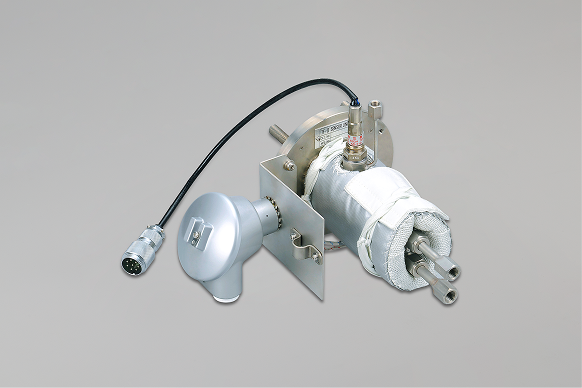

| 形式 | TF-IIID102 （TF-III型発信器＋DTF-102型受信器） |
TF-IIIGD102 （TF-IIIG型発信器＋DTF-102型受信器） |
||
|---|---|---|---|---|
| （ボイラ用） | （鉄鋼用） | |||
| 測定原理 | ジルコニア限界電流方式 | |||
| サンプリング方式 | 炉壁直結型 / エジェクタ吸引式 | |||
| 測定レンジ | 0～5 / 0～10 / 0～25％O2（0～5％の場合、システムデータ変更要） | |||
| 精度 | 繰返し性 | ±1％FS（0～5％レンジ）、±0.5％FS（0～10 / ～25％レンジ） | ||
| 直線性 | ±2％FS（0～5％レンジ）、±1％FS（0～10 / ～25％レンジ） | |||
| 応答時間 | 10秒以内（90％応答、校正ガス切替時） | |||
| 出力 | DC 4～20mA 絶縁出力、負荷抵抗550Ω以下 | |||
| 校正 | エア点校正（標準ガス不要） | |||
| 接点入力 |
無電圧接点を入力 接点数：3入力 選択内容：校正開始/パージ開始/レンジ切替/出力ホールド/スリープモード |
|||
| 接点出力 |
無電圧リレー接点出力（AC 250V 1A 抵抗負荷、 DC 30V 1A 抵抗負荷） 接点数：4出力 選択内容：分析計異常 / Hレンジ / 濃度上限警報 / 濃度下限警報 / Ready（正常測定中）/ 保守中 / Air校正 / Span校正 / Zero校正 / パージ / Air校正 or パージ / 濃度上下限警報 / 分析計異常 or 濃度上下限警報 |
|||
| 電源 | AC100V±10％ 50/60Hz 300VA | |||
| 空気源 |
計装エア相当 圧力 0.4～0.7MPa(G) 校正時 1L/min. パージ時10～20L/min. エジェクタエア使用時 3～12L/min. |
|||
| 測定ガス条件※ | 温度 | 700°C以下 | 1350°C以下 | 1350°C以下 |
| 外形寸法 | 発信器本体 | 155（W）×200（H）×265（D） 突起部除く | 155（W）×200（H）×350（D） 突起部除く | |
| 受信器ユニット |
400（W）×700（H）×260（D） DTF-102型受信器、流量計、電磁弁をユニット盤内に配置 |
|||
| 取付フランジ | JIS 5K 65AFF（その他はご相談ください） | |||
| 重量 | 発信器本体 約5kg プローブ（L=1000mm） 2.2kg | |||
※その他の条件については、別途ご相談ください。
