還元雰囲気炉用炉気分析計（CP計）

CP計

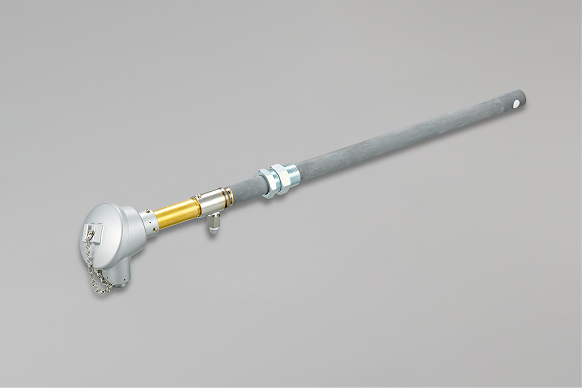

CP-D/CP-DR型プローブ発信器
CP-D/CP-DR型プローブ発信器

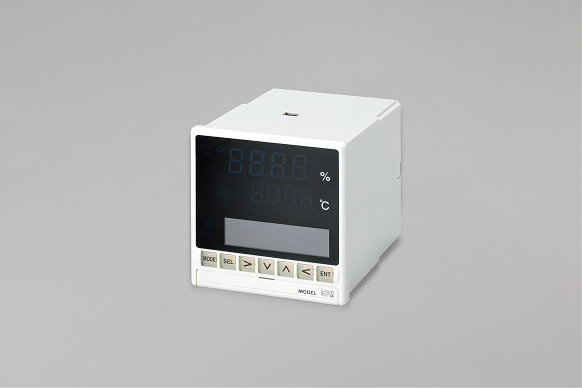

CPM型演算器 / CPC-D型指示調節計
CPM型演算器 / CPC-D型指示調節計

製品の主な特徴

  • カーボンポテンシャル値による雰囲気制御に最適
  • 長寿命、高品質、高速応答、指示安定性に優れた制御センサ

用途

  • 浸炭炉関連の変成炉・連続炉・バッチ炉
  • 焼入炉
  • 焼鈍炉

仕様

形式 CP-D/CP-DR型プローブ発信器
測定原理 ジルコニア濃淡電池方式
基準エア流量 30～50cc/min
バーンアウトエア流量 2～5L/min
動作温度（炉温度） 800～960°C
端子部周囲温度 -10～120°C
測定範囲 1～10-25O2atm（オーステナイト領域まで）
形式 演算器　CPM
入力信号 O2センサ入力 1点　DC -100～1500mV
TC入力 1点　RまたはK　（システムデータにて切替）
CO計入力 1点　DC 4～20mAまたは 0～1V　（アイソレート信号のこと・システムデータにて切替）
センサチェック 各1点　無電圧接点信号　接点仕様（DC 12V　2mA）
CO計入力可否
出力表示ホールド
出力信号 アナログ出力 2点　DC 4～20mA（負荷抵抗400Ω以内）
No.1はCP演算出力　No.2は温度、CO、CO2、またはO2センサ入力（システムデータにて切替）
アラーム出力 2点 接点容量 抵抗負荷 AC 110V 0.5A DC 24V 1A
誘導負荷 AC 110V 0.2A DC 24V 0.3A
電源 AC 100～240V　50/60Hz　約15～20VA
重量 約580g
周囲温度 -10～50°C
周囲湿度 10～90％RH（結露なきこと）
形式 指示調整計　CPC-D
測定レンジ 熱電対28種、直流電圧6種、直流電流1種、測温抵抗体14種
温度単位 °C、K
精度定格 測定レンジの±0.1％±1digit
入力取込周期 約0.1秒
入力インピーダンス 熱電対　1MΩ以上
直流電圧　1MΩ以上
直流電流　約250Ω
許容信号源抵抗 熱電対　100Ω以下
直流電圧（mV）　100Ω以下
直流電圧（V）　300Ω以下
最大許容入力 熱電対　±20V以下
直流電圧　±20V以下
直流電流　±30mA以下、±7.5V以下
測温抵抗体　500Ω以下、±5V以下
電流出力形 出力信号　4～20mA
負荷抵抗　750Ω以下
電圧出力形 出力信号　0～10V
出力インピーダンス　約10Ω
負荷抵抗　50kΩ以上
警報点数 4点
出力信号 リレー出力信号（a接点）
電源 AC 100～240V　50/60Hz　約15～20VA
取付方法 パネル埋込取付
外形寸法 96（H）×96（W）×127（D）
（パネル面からの奥行寸法は120）
重量 約450g
周囲温度 -10～50°C
周囲湿度 10～90％RH（結露なきこと）
