SOG（架空線用高圧気中開閉器）

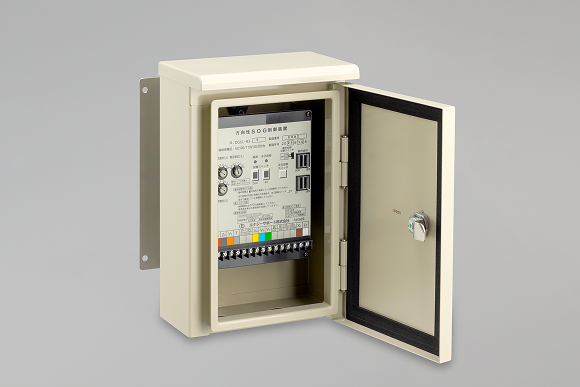

方向性SOG制御装置（標準型/VT内蔵型/LA内蔵型）
製品の主な特徴
- 【樹脂形】屋外用樹脂箱入り。樹脂箱はアース線設置不要。
- 【ステンレス形】屋外用ステンレス箱入り。標準ハンドルキーNo.200鍵付。
- 自己診断機能標準装備。

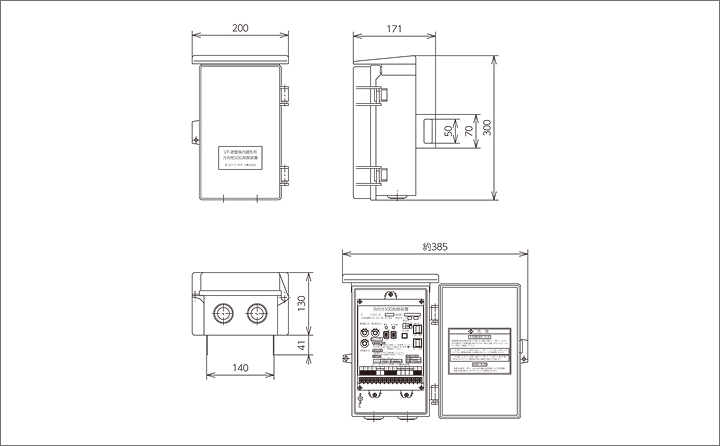

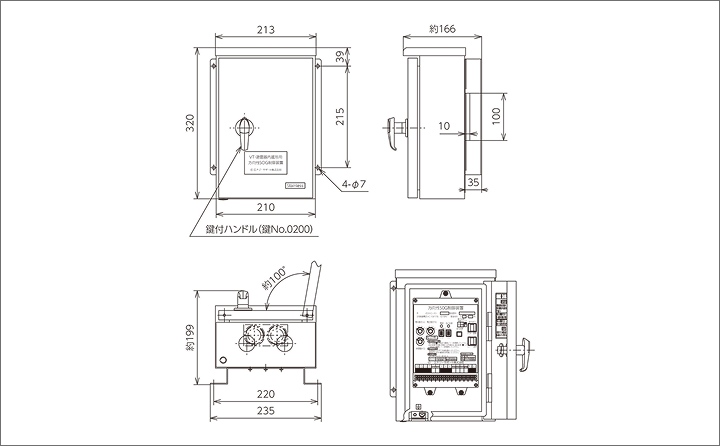

外形図
仕様
| 形式 | DGCL-R3-J※1 【DGCL-R3-JV】 |
DGCL-R3-S※1 【DGCL-R3-SV】 |
DGCL-R3-M | ||
|---|---|---|---|---|---|
| 種類 | 屋外用 | 屋内用 | |||
| 樹脂箱入り | ステンレス箱入 ハンドルキー付 |
表面形 | |||
| 定格制御電圧［V］ | AC 100 ／ 110 | ||||
| 定格周波数［Hz］ | 50 ／ 60 | ||||
| 制御電圧変動範囲［V］ | AC 85 ～ 120 | ||||
| 動作電流整定値［A］ | 0.2 - 0.3 - 0.4 - 0.6（4タップ） | ||||
| 動作電圧整定値 | 完全地絡時（3810V）の 2.0 - 5.0 - 7.5 - 10%（4タップ） | ||||
| 動作位相範囲 | 非接地地区 | 30度整定：遅れ 10度 ～ 60度 進み 115 ～ 165度 | |||
| PC 接地地区 | 60度整定：遅れ 40度 ～ 80度 進み 90 ～ 140度 | ||||
| 動作時間整定値※3［秒］ | 0.2 - 0.3 - 0.4 - 0.6（4タップ） | ||||
| 停電補償時間［秒］ | 2（地絡事故のみ） | ||||
| 消費電力 （AC100V 時） |
不動作時［VA］ | 10 | |||
| 動作時［VA］ | 10 | ||||
| 警報接点容量 |
AC 250V 2A DC 100V 0.2A 閉路時間 DGR 約100ms SO 約100ms 自己診断 連続閉路 |
||||
| 総質量［kg］ | 2.0 | 4.7 | 0.7 | ||
| LA 内蔵形用付属品 | 無 | 有※2 | |||
| 準拠規格 | JIS C 4609 高圧受電用地絡方向継電装置 | ||||
- （注）※1 形式の【】内はVT・LAの形式となります。
- ※2 LA内蔵形用付属品は「LA内蔵形」対象の付属となります。
- ※3 動作時間整定値は制御装置単体の数値です。開閉器と本体との組合せ動作時間についてはこちらを参照ください。
