PC（高圧カットアウト）

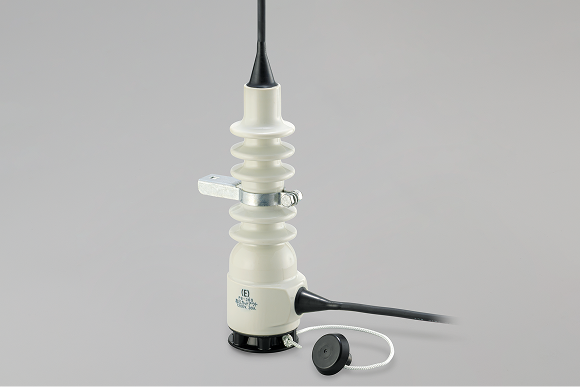

円筒形高圧カットアウト
製品の主な特徴
- 汚損特性0.35mg/cm2を有しており、塩害地区にて利用できます。

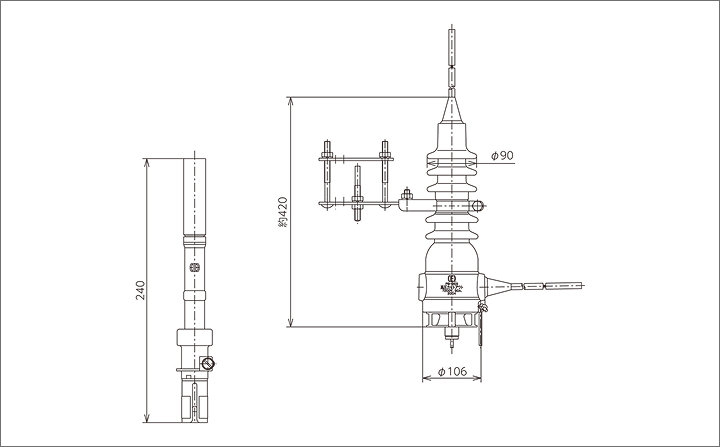

外形図
定格および仕様
| 名称 | 耐塩用円筒形 高圧カットアウト |
ダブルヒューズ用円筒形 高圧カットアウト |
||
|---|---|---|---|---|
| 形式 | PB-36S | PB-57S | PB-36S | |
| 定格電圧［kV］ | 7.2 | |||
| 定格周波数［Hz］ | 50 ／ 60 | |||
| 定格電流［A］ | 30 | 50 | 30 | |
| 定格開閉容量 | 負荷電流［A］ | 30 | 50 | 30 |
| 連続開閉性能 | 電気的［回］ | 50 | ||
| 機械的［回］ | 300 | |||
| 定格短時間電流（実効値）［kA］ | 1.5 | |||
| 定格遮断電流［kA］ | 1（対称値） | |||
| 定格耐電圧［kV］ | 60 | |||
| 汚損特性 | 耐重塩じん用［0.35mg/cm2］ | |||
| 使用場所 | 屋外用 | |||
| 総質量［kg］ | 5 | |||
| リンク適用ヒューズ | 速動形ヒューズ （テンションヒューズ） |
1A ～ 30A | 1A ～ 30A ※50Aテンションヒューズは 取付不可 |
― |
| 遅動形ヒューズ （タイムラグヒューズ） |
1A ～ 20A | 1A ～ 20A | ― | |
| ダブルヒューズ | ― | ― | 3A-3A ～ 20A-20A | |
| 複合形ダブルヒューズ | ― | ― | 2.5A-2.5A ～ 9A-9A | |
| 短絡筒 | 50A用 | |||
| 取付金具 | 腕金・アングル用 | |||
