架空線用高圧開閉器

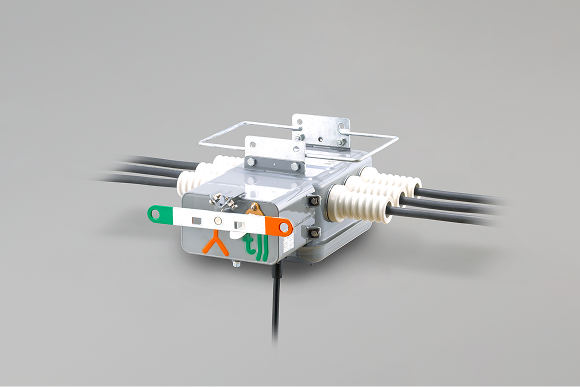

GP形
製品の主な特徴
- 変圧器・コンデンサの自動制御用などに最適。多頻度開閉可能。

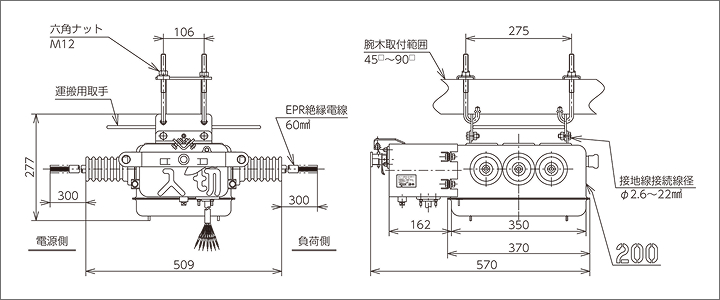

外形図
定格および仕様
| 開閉器 | 名称 | 屋外用高圧ガス開閉器 | ||
|---|---|---|---|---|
| 形式 | GP-201R | |||
| 操作方法 | 自動操作 | |||
| 使用場所 | 屋外 | |||
| 定格電圧［kV］ | 7.2 | |||
| 定格電流［A］ | 200 | |||
| 定格周波数［Hz］ | 50 ／ 60 | |||
| 定格短時間電流（実効値）［kA］ | 8 | |||
| 定格短絡投入電流（波高値）［kA］ | A級 20 | |||
| 定格過負荷遮断電流［A］ | A級 750 | |||
| 定格耐電圧［kV］ | 60 | |||
| 汚損特性 | 耐重塩じん用［0.35mg/cm2］ | |||
| 定格ガス圧力 | 0.5kgf/cm・G（20°C） | |||
| 連続開閉 性能 |
電気的 | 負荷電流［回］ | 1000（200A） | |
| 励磁電流［回］ | 50000（20A） | |||
| コンデンサ電流［回］ | 50000（80A） | |||
| 機械的［回］ | 50000 | |||
| 操作電源 | 操作方法 | 瞬時励磁方式 | ||
| 定格制御電圧［V］ | DC 100 | |||
| 投入操作電流［A］ | 13 | |||
| 引外し操作電流［A］ | 6 | |||
| 主回路口出線（EPR 絶縁電線） | 60mm2× 0.3m | |||
| 制御口出線（VCT ケーブル） | 2mm2 7心 3m | |||
| 総質量［kg］ | 30 | |||

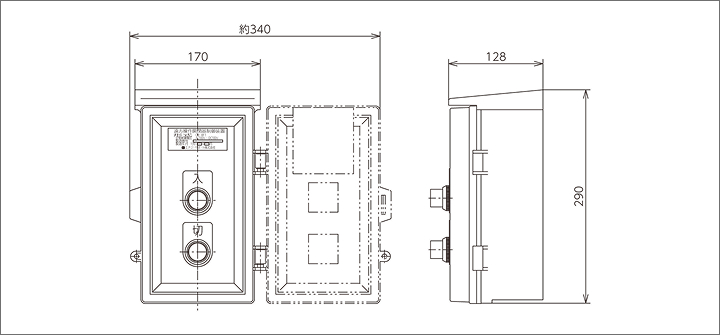

| 適用制御装置 | 名称 | 遠方操作制御装置 | ||
| 形式 | CR-RF1（屋外用） | |||
| 制御電圧［V］ | AC ／ DC 100 | |||
| 総質量［kg］ | 2 | |||
- （注）GP形には握手（入・切セット）を標準付属。
