限流ヒューズ付負荷開閉器

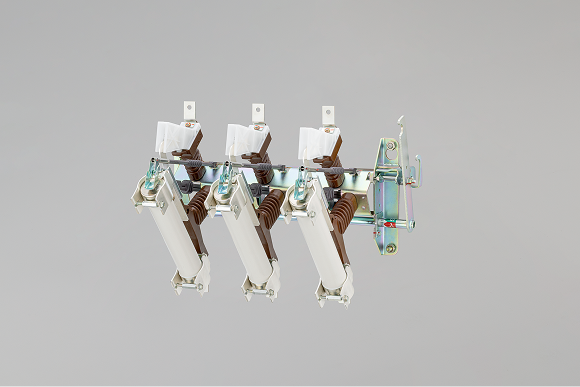

PFS-205M-Aシリーズ

製品の主な特徴

欠相防止機能付き。
電圧引外し装置付きもラインアップ。

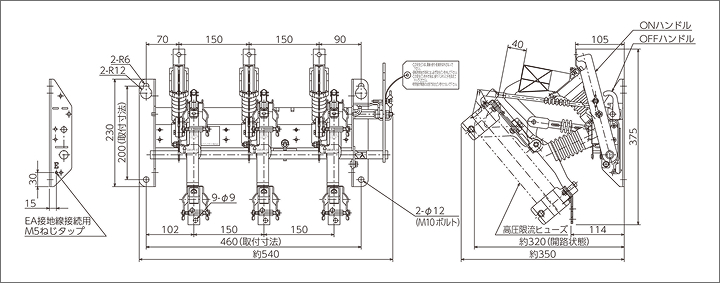

外形図

定格および仕様

準拠規格 JIS C 4611『ヒューズ付高圧交流負荷開閉器』

名称		限流ヒューズ付負荷開閉器（欠相防止装置付）
形式		PFS-205M-A	PFS-205 TM-A	PFS-205 M-Y-A	PFS-205 TM-Y-A	PFS-205 M-W-A	PFS-205 TM-W-A
操作方式		三極連動フック棒操作	三極連動フック棒操作、電圧引外し操作	三極連動フック棒操作	三極連動フック棒操作、電圧引外し操作	三極連動フック棒操作	三極連動フック棒操作、電圧引外し操作
電圧引外し装置の有無		無	有	無	有	無	有
適用バリヤ		PFS-BM-B
接点の種類		―	―	溶断表示接点付		溶断表示接点および補助接点付
定格電圧［kV］		7.2
定格電流［A］		200
定格周波数［Hz］		50 ／ 60
定格短時間耐電流（実効値）［kA］		―
定格投入遮断電流［kA］		A級　12.5（実効値）
定格過負荷遮断電流［A］		A級　1800
定格地絡遮断電流［A］		―	30	―	30	―	30
定格開閉容量	負荷電流［A］	200
	励磁電流［A］	10
	充電電流［A］	10
	コンデンサ電流［A］	60（リアクトル付）
定格引外し電圧［V］		―	AC100 （連続定格） DC100 （短時間定格）	―	AC100 （連続定格） DC100 （短時間定格）	―	AC100 （連続定格） DC100 （短時間定格）
開極時間	ヒューズ引外し	0.15s 以下
開極時間	電圧引外し	―	0.15s以下	―	0.15s以下	―	0.15s以下
連続開閉性能	電気的［回］	開閉容量　200
連続開閉性能	機械的［回］	1000
定格耐電圧［kV］		60
使用場所		屋内
総質量［kg］		9	9.5	9.5	10	9.5	10
適用ヒューズリンク	PFG-1C （3.3kV 回路専用）［A］	―	―	―	―	―	―
	PFG-1S-A［A］	75、100
	PFG-1［A］	―	―	―	―	―	―
	PFU-1［A］	―	―	―	―	―	―
