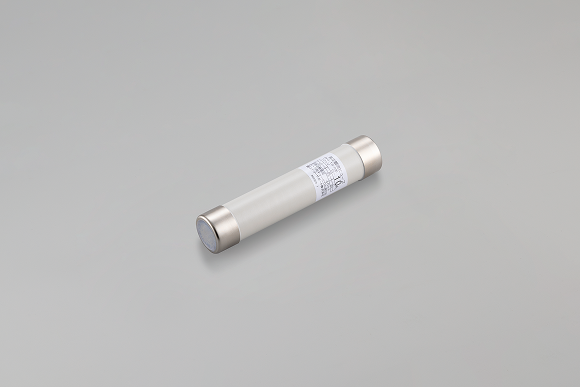

高圧ヒューズ
PFG-1S-A
製品の主な特徴
- 業界最小・最軽量。定格電流G10～100Aまでの幅広いラインアップ。

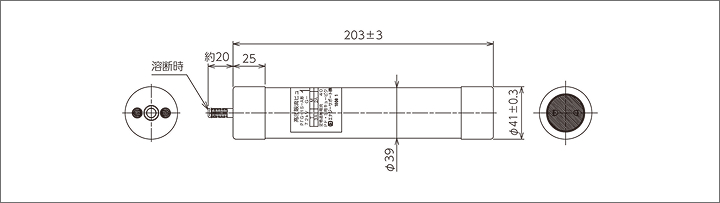

外形図
定格および仕様
| 形式 | PFG-1S-A（ストライカー付） | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 定格電圧［kV］ | 7.2 | ||||||||
| 定格遮断電流［kA］ | 40 | ||||||||
| 定格最小遮断電流 | 定格電流（G）の約2倍遮断可能※1 | ||||||||
| 定格電流［A］ | G | 10 | 20 | 30 | 40 | 50 | 60 | 75※2 | 100※2 |
| T | 3 | 10 | 20 | 30 | 40 | 50 | 65 | 90 | |
| M | 2 | 7 | 12 | 15 | 20 | 25 | 30 | 40 | |
| C | 2 | 5 | 10 | 20 | 25 | 30 | 40 | 60 | |
| 寸法［mm］ | L | 203 | 260 | ||||||
| φD | 41 | 50 | |||||||
| 総質量［kg］ | 0.5 | 0.9 | |||||||
- （注）※1 最小遮断電流に対する動作時間は約100秒以上です。
- ※2 PFG-1S-A 75、100Aは、PFS-205シリーズ専用のヒューズリンクです。
