よくあるご質問

SOGについて

• Q.高圧気中開閉器とは？

  A.

  PAS (Pole Air Switch) と言われており、自家用高圧受電設備から電力会社配電線への波及事故を防止するために設置されます。 この開閉器は、万一事故が発生した場合、その事故による影響を最小限に防ぐためのものです。

• Q.耐塩仕様はありますか？

  A.

  開閉器本体は標準で耐重塩じん仕様です。また、ケースは標準で錆に強いステンレスを採用しています。

• Q.ハンドルの向きはどちらですか？

  A.

  ハンドルを正面に左側が電源側、右側が負荷側です。

• Q.口出し線の長さは何mですか？

  A.

  一般仕様は0.4m、モールドコーン仕様は2mです。

• Q.無方向性と方向性の違いは？

  A.

  無方向性は開閉器の負荷側ケーブル亘長が短い場合は問題ありませんが、負荷側ケーブル亘長が長いと、電源側で発生した地絡事故を誤診断により動作してしまいます。

• Q.LA・VT内蔵のメリットは？

  A.

  LA（避雷器）とVT（制御電源トランス）を開閉器に内蔵するため、省施工になります。

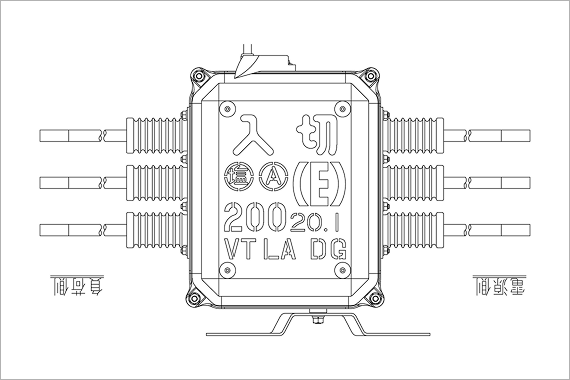

• Q.PAS本体底面の文字の見方は？

  A.



  PAS本体底面の文字の見方

  入	開閉器投入
  切	開閉器開放
  塩	重耐塩仕様（SUS製）
  Ⓐ	気中開閉器
  Ⓖ　※	ガス開閉器
  200	定格容量　200A、300A、400A
  20.1	2020年1月製造
  VT	制御電源内蔵
  LA	避雷器内蔵
  DG	方向性
  DG表記なし	無方向性

  ※Ⓖの項目は、サンプル画像には含まれておりません。

• Q.全関認定品とは？

  A.

  全関東電気工事協会が運営している「全関推奨品認定制度」により認定された製品です。
  東京電力管内では主にこの仕様での高圧気中開閉器が使われます。

• Q.一般地区仕様とモールドコーン仕様の違いは？

  A.

  仕様上の差異はありませんが、モールドコーン仕様は構造上、高圧口出線部の電位分布が均一になり、トラッキングが発生しにくい特性を有しています。
  また、市役所や学校などの官庁関係はこちらを使用することが多いです。

• Q.更新推奨時期は？

  A.

  JEMA（日本電機工業会）の「汎用高圧機器の更新推奨時期に関する調査」報告書において、一般的に製品の更新推奨時期は屋外用で10年、屋内用で15年とされています。
  ただし、使用する環境によって大きく左右されますので、日常点検で異常が見られた場合は早めの取り替えを推奨します。

限流ヒューズ付負荷開閉器について

• Q.限流ヒューズ付負荷開閉器とは？

  A.

  限流ヒューズ付負荷開閉器は、一般的にLBS（Load Break Switch）と呼ばれています。
  キュービクル内でトランスやコンデンサーの一次電源側に設置され、電気回路の開閉を行います。 この装置によって、お使いのキュービクルで電気事故が発生した際に波及事故を防ぐ役割を果たします。

• Q.50Hzと60Hzの両方で使用は可能ですか？

  A.

  50Hz、60Hzの両地域で使用可能です。

• Q.欠相防止機能とは？

  A.

  ヒューズ溶断と同時に三相すべてが開放される機能です。
  欠相運転を防ぐことで、高圧機器の焼損などの被害を防ぎます。

• Q.他社製のヒューズは使用可能ですか？

  A.

  使用不可です。
  本体とヒューズは、当社製品の組み合わせにて使用をお願いします。

• Q.屋外での使用は可能ですか？

  A.

  屋内用ですので、使用不可能です。
  設備容量にもよりますが、PCや断路形ヒューズホルダーでの保護をお願いします。

• Q.補助接点、溶断表示接点とは？

  A.

  補助接点は本体の入切と連動する接点で、状態を確認する場合に使用します。
  回路を組むことで、動作した際に遠方で確認することも可能です。
  溶断表示接点は、ヒューズが溶断した際にその状態を表示するための接点です。
  警報回路を組むことで、溶断の状態を外部に知らせることができます。

• Q.他社製品からの置き換えは可能ですか？

  A.

  取付板を使用することで、ある程度他社製品と取付位置を合わせることが可能です。

• Q.バリヤを使用する目的は？

  A.

  内部に侵入した小動物による相間短絡を防止します。また、異相間および大地間の絶縁を強化します。

• Q.更新推奨時期は？

  A.

  JEMA（日本電機工業会）の「汎用高圧機器の更新推奨時期に関する調査」報告書において、一般的に製品の更新推奨時期は屋内用15年とされています。
  ただし、使用する環境によって大きく左右されますので、日常点検によって異常が見られた場合は早めの取り替えを推奨します。

• Q.励磁突入電流とは？

  A.

  電圧を印加した直後、過渡的に大きな電流が流れることがあります。この電流は、変圧器を励磁するための電流であることから励磁突入電流（インラッシュ電流）と呼ばれています。

PCについて

• Q.高圧カットアウトスイッチとは？

  A.

  高圧カットアウトスイッチ (Primary Cutout Switch, PCS) とは、高圧の配電路や変圧器の一次側で、開閉および過負荷から短絡保護（限流ヒューズによる）を行うための高圧開閉器の一種です。主に、小規模な受変電設備において、変圧器や高圧進相コンデンサの保護に使用されます。

• Q.カットアウトの種類は？

  A.

  使用する場所により屋内用、屋内外用、耐塩用などがあります。
  使用するヒューズの種類でも異なります。

• Q.他社製のヒューズは使用可能ですか？

  A.

  使用不可です。
  本体とヒューズは、当社製品の組み合わせにて使用をお願いします。

• Q.PC-6形とHPC形の違いは？

  A.

  PC-6は屋内外で使用でき、金具の使用が可能です。電線取り回しは、横から入り横から出ます。
  HPCは屋内専用で、金具は使用できません。電線取り回しは上から入り下から出ます。

• Q.更新推奨時期は？

  A.

  屋外使用の場合は10年、屋内使用の場合は15年とされています。
  定格負荷電流開閉回数50回
  定格遮断電流遮断回数5回
  ヒューズはFT・FLシリーズが2～3年、FTSは5～7年が更新時期です。

ヒューズについて

• Q.選定の仕方を教えてください。

  A.

  ヒューズは保護機器のトランス容量やコンデンサ容量より選定可能です。
  ホームページのヒューズ選定表をご利用ください。


• Q.テンションヒューズとタイムラグヒューズの違いは？

  A.

  テンションヒューズ（速動形ヒューズ）は過電流が発生した際に素早く反応し、回路を遮断することで機器を保護するため、変圧器の二次側短絡保護用に適しています 。
  タイムラグヒューズ（遅動形ヒューズ）は突入容量が大きいため、変圧器の励磁突入電流など一時的な過電流に耐える設計で、変圧器の二次側短絡保護だけでなく過負荷保護にも適しています。

• Q.広域形高圧限流ヒューズと万能型高圧限流ヒューズの使い分けは？

  A.

  万能形はヒューズのみで小電流から大電流領域までが保護できるので、そのまま使用可能です。蹴り出し機能がないため欠相防止構造にはできませんが、耐温度上昇性能に優れ、カットアウトなど密閉性の高い製品に内蔵できます。
  広域形は小電流領域が保護できない場合があるため、LBSのように負荷開閉器と組み合わせて小電流領域の保護を行うなどして使用されています。ストライカ機能があり、LBSなどに取り付けて欠相防止構造にできますが、広域形はカットアウトに内蔵するには適さず、LBSや断路器などの露出タイプでの使用が必要です。

• Q.ストライカーとは？

  A.

  広域形高圧限流ヒューズに付いているもので、ヒューズが溶断するとヒューズから飛出します。ストライカーが飛出しLBSを操作することで自動開放ができます。（欠相防止）

• Q.限流ヒューズの交換推奨時期は？

  A.

  屋外使用の場合は10年、屋内使用の場合は15年です。
